Sur un plan d’architecte, dans une notice technique ou au détour d’une réunion de chantier, le mot plénum apparaît sans toujours être expliqué. On l’entend associé aux faux plafonds, à la ventilation, à la climatisation gainable, parfois aux planchers techniques. Derrière ce terme se cache un concept simple mais fondamental dans l’organisation technique des bâtiments modernes.
La définition exacte du plénum
Le plénum est le vide technique compris entre la dalle brute d’un plancher ou d’un plafond et la surface finie visible depuis la pièce. Dans la configuration la plus courante, c’est l’espace situé entre la dalle béton d’un plancher haut et le faux plafond suspendu en dessous.
Ce n’est pas un volume habitable, ni un simple vide de construction sans usage. C’est un espace de distribution technique, conçu pour accueillir et dissimuler les réseaux qui ne peuvent pas ou ne doivent pas être apparents dans les pièces : gaines de ventilation, câbles électriques, canalisations de plomberie, réseaux informatiques, sprinklers, détecteurs incendie.
Il ne faut pas confondre le plénum avec les combles. Les combles sont un volume fermé sous toiture, généralement accessibles et parfois habitables. Le plénum est un vide de faible hauteur, contenu entre deux niveaux, et accessible uniquement pour les opérations de maintenance via des trappes ou des dalles amovibles.
Le plénum plafond : le plus répandu

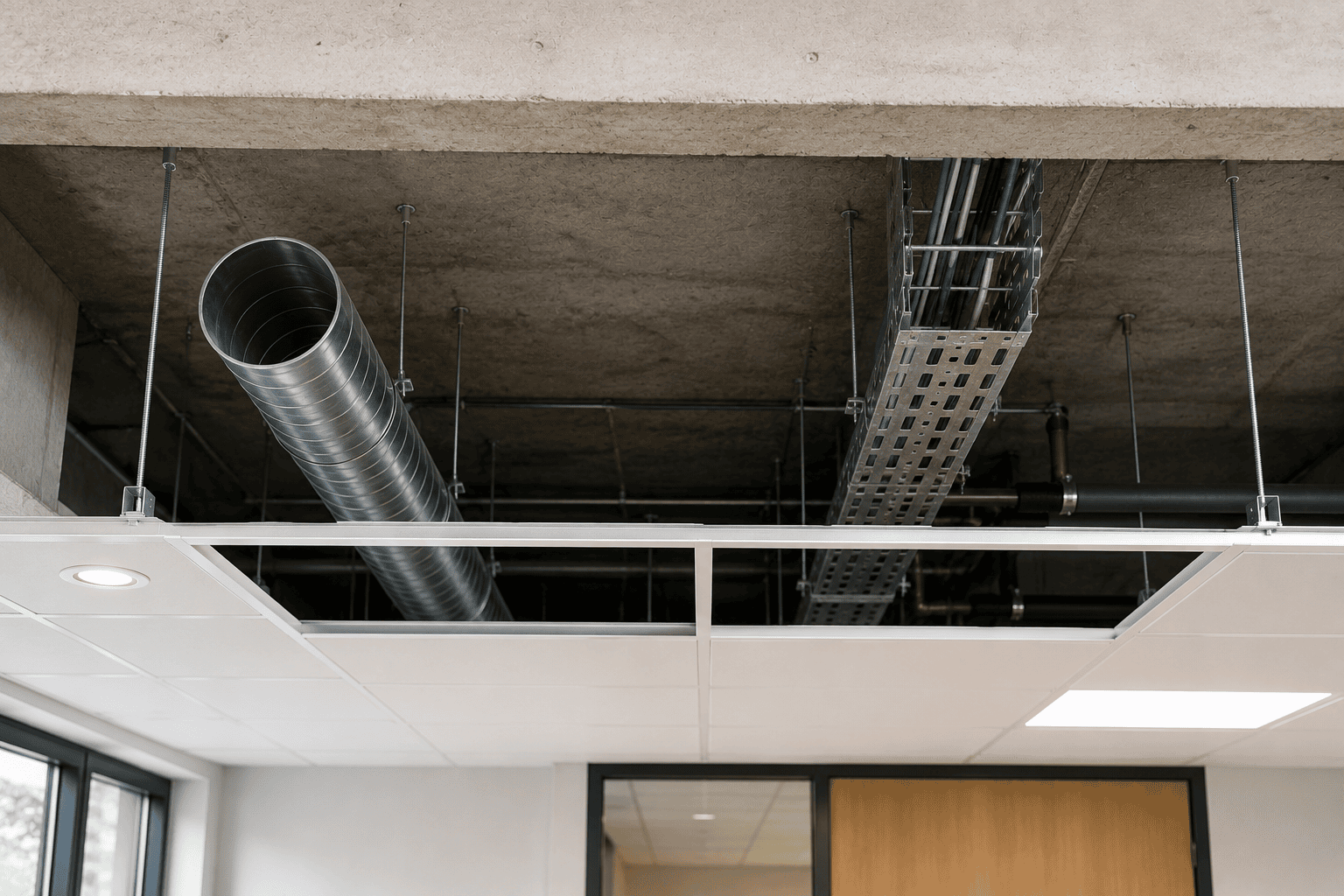

C’est la configuration que l’on rencontre dans la quasi-totalité des bâtiments tertiaires (bureaux, commerces, hôpitaux, établissements scolaires) et, de plus en plus, dans les constructions résidentielles récentes. Un faux plafond est suspendu sous la dalle par une ossature métallique, créant entre la dalle et le faux plafond un espace de quelques dizaines de centimètres à plus d’un mètre selon les besoins techniques.
Dans ce plénum circulent les gaines de ventilation double flux ou de climatisation gainable, les câbles d’alimentation électrique et de courants faibles (informatique, alarme, téléphonie), les canalisations de plomberie dans certaines configurations, et les réseaux de détection et d’extinction incendie (sprinklers, détecteurs de fumée).
La hauteur de plénum nécessaire dépend directement du volume et du diamètre des réseaux à loger. Un système de ventilation double flux avec diffuseurs plafonds impose des gaines de section importante qui peuvent nécessiter un plénum de 40 à 60 cm. Un simple câblage électrique peut se contenter de 15 cm. Dans les grands bâtiments tertiaires, les plénums atteignent parfois 80 cm à 1 mètre pour permettre le croisement de plusieurs réseaux et laisser un espace de maintenance suffisant.
Le plénum de soufflage : une fonction aéraulique précise
Dans le vocabulaire du génie climatique, le plénum a aussi un sens plus spécifique : il désigne un caisson d’air mis sous légère surpression, depuis lequel l’air traité est distribué vers plusieurs bouches ou diffuseurs. Ce plénum de soufflage est un élément de réseau de ventilation à part entière, distinct du simple vide technique décrit plus haut.
Il peut prendre la forme d’un caisson positionné au-dessus d’une rangée de diffuseurs plafonds, d’une boîte de distribution raccordée à un réseau de gaines, ou d’un volume de sol surélevé dans les systèmes de plancher technique. Dans tous les cas, sa fonction est de répartir uniformément le débit d’air entre plusieurs points de diffusion, en absorbant les variations de pression qui existeraient si chaque diffuseur était raccordé directement à la gaine principale.
Le plénum de sol : moins connu mais très efficace
Moins répandu en France qu’en Europe du Nord ou en Amérique du Nord, le plénum de sol fonctionne selon le même principe que le plénum plafond, mais dans l’épaisseur d’un plancher surélevé. Un double plancher est créé au-dessus du sol brut, avec une dalle principale portante et un revêtement de surface surélevé sur plots réglables. L’espace entre les deux accueille les câbles informatiques et électriques, parfois des gaines de ventilation, dans les salles de réunion ou les open spaces de bureaux qui nécessitent une grande flexibilité de câblage.
Ce système présente l’avantage de permettre des modifications de câblage sans intervention sur les plafonds, simplement en soulevant des dalles de plancher amovibles. Dans les salles informatiques, les datacenters et les salles de marchés financières, c’est souvent la solution retenue pour gérer des densités de câblage très élevées.
Les contraintes réglementaires du plénum
Parce que le plénum est un espace confiné où circulent des réseaux techniques, il est soumis à des règles de sécurité incendie strictes, notamment dans les établissements recevant du public (ERP) et les bâtiments tertiaires.
Les câbles posés dans un plénum doivent être classés CPR (Construction Products Regulation) avec des indices d’inflammation et d’émission de fumée adaptés. En cas d’incendie, un câble non classé peut propager les flammes dans tout le plénum et alimenter le feu dans des zones inaccessibles aux pompiers. Les gaines de ventilation passant dans des zones à risque doivent être en matériau classé incombustible ou équipées de clapets coupe-feu qui se ferment automatiquement en cas de détection de fumée pour éviter que le plénum ne devienne un vecteur de propagation.
L’accessibilité du plénum pour la maintenance est aussi une exigence réglementaire dans beaucoup de configurations : les trappes d’accès doivent être dimensionnées et positionnées de façon à permettre une intervention sur les réseaux sans démolition du faux plafond. Un plénum inaccessible est un plénum impossible à entretenir, ce qui pose des problèmes dès le premier dépannage nécessaire.
