Vous devez soulever une charge lourde dans votre atelier ou votre garage, un moteur, une pierre ou une poutre par exemple, sans disposer d’un palan sur rail ni d’un pont roulant ? La chèvre de levage en bois reste une solution artisanale accessible, à condition de respecter certaines règles de construction et de sécurité incontournables.
Qu’est-ce qu’une chèvre de levage et à quoi sert-elle ?

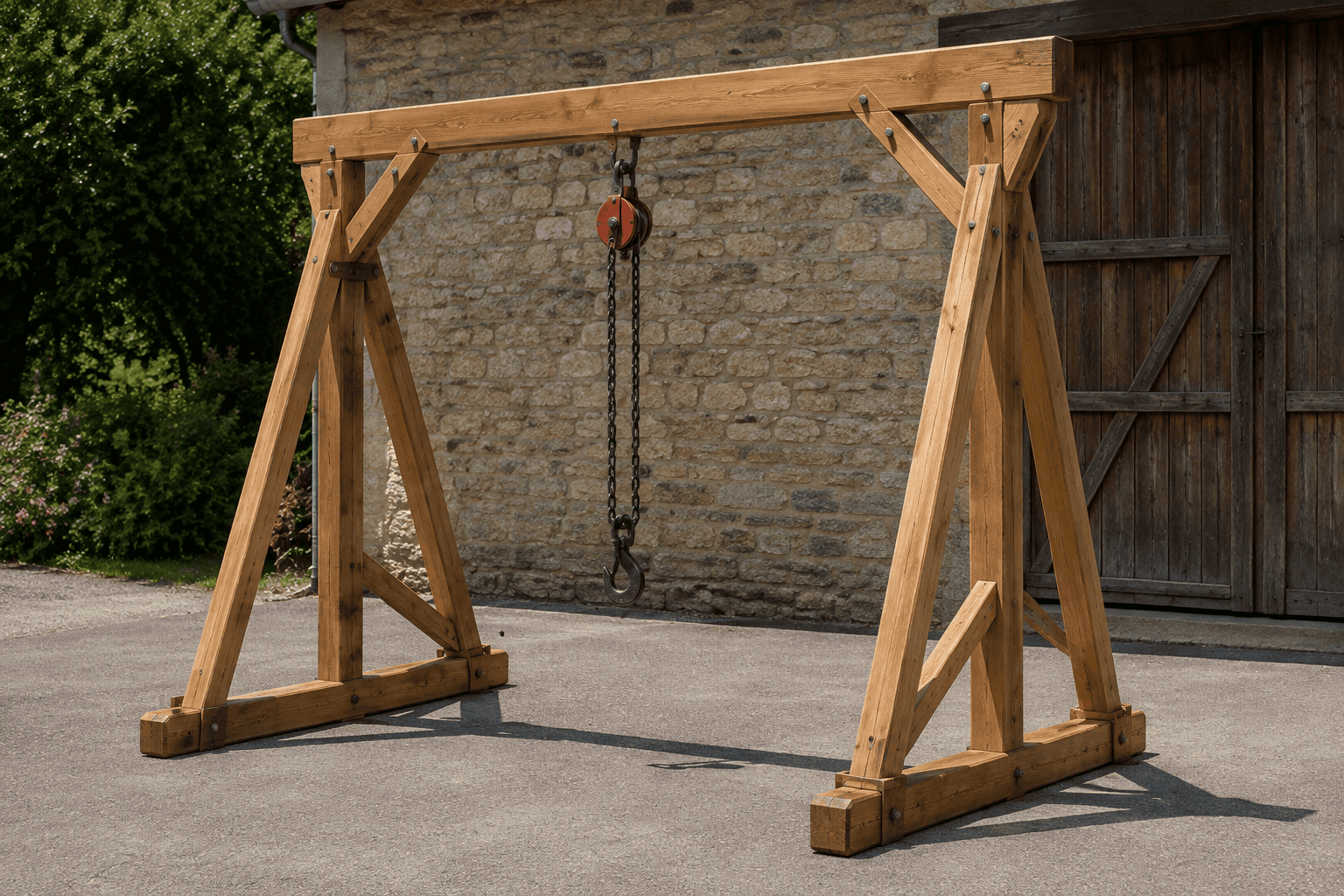

La chèvre de levage désigne une structure généralement en forme de trépied ou de portique, qui offre un point d’ancrage en hauteur pour y suspendre un palan ou un système de poulies destiné à soulever une charge lourde. Cette solution, utilisée depuis des siècles avant l’apparition des équipements de levage industriels modernes, reste particulièrement adaptée aux interventions ponctuelles dans un atelier ou un garage qui ne dispose pas d’installation fixe.
Contrairement à un palan sur rail fixé au plafond, la chèvre de levage présente l’avantage d’être mobile et de pouvoir se positionner exactement à l’endroit nécessaire, avant d’être démontée et rangée une fois l’intervention terminée. Cette souplesse d’utilisation en fait un équipement apprécié des bricoleurs qui n’ont besoin de soulever une charge lourde que de façon occasionnelle.
Le matériel et les matériaux nécessaires à sa fabrication
Le choix du bois
Privilégiez un bois résineux de bonne qualité comme le sapin ou le douglas, ou mieux encore un bois plus dense comme le chêne si vous prévoyez de soulever des charges particulièrement lourdes. Choisissez des sections généreuses, au minimum 80 par 80 millimètres pour les montants principaux, et vérifiez soigneusement l’absence de nœuds importants ou de fissures qui fragiliseraient la structure sous charge.
La quincaillerie de fixation
Prévoyez des boulons traversants de diamètre suffisant, au minimum 12 millimètres, plutôt que de simples vis, ces dernières n’offrant pas une résistance suffisante pour un usage de levage. Des équerres métalliques renforcées et des plaques de jonction viennent compléter cet assemblage aux points de jonction les plus sollicités de la structure.
Le système de levage proprement dit
Un palan à chaîne ou un palan à câble manuel, dimensionné très largement au-delà de la charge que vous prévoyez de soulever, constitue le cœur du système. Ne lésinez jamais sur ce composant, un palan sous-dimensionné représentant un danger réel autant pour votre charge que pour votre sécurité personnelle lors de la manœuvre.
Les étapes de fabrication de votre chèvre
1. Assembler la structure en trépied
Coupez trois montants de longueur identique, généralement entre 2 et 3 mètres selon la hauteur de levage recherchée, puis assemblez leur sommet à l’aide d’un boulon central traversant qui autorise un léger pivotement de chaque jambe pour ajuster l’écartement au sol. Cette articulation centrale reste le point le plus sollicité de toute la structure et mérite un renfort métallique supplémentaire, comme une plaque d’acier percée qui répartit la charge sur l’ensemble des trois montants.
2. Renforcer la base et l’écartement des jambes
Ajoutez des traverses horizontales entre chaque paire de jambes, à environ un tiers de la hauteur depuis le sol, pour empêcher tout écartement excessif des pieds sous la charge. Ces traverses, boulonnées solidement plutôt que simplement clouées, stabilisent l’ensemble de la structure et évitent tout risque de basculement latéral pendant l’utilisation.
3. Fixer le point d’ancrage du palan
Installez au sommet du trépied, juste sous le boulon central, un anneau ou un crochet métallique robuste directement fixé à la structure de bois par une platine boulonnée traversant les trois montants. Ce point d’ancrage doit être dimensionné très largement au-delà de la charge maximale prévue, en tenant compte non seulement du poids statique mais aussi des à-coups possibles lors de la manœuvre de levage.
4. Installer et tester le palan
Suspendez votre palan à ce point d’ancrage et effectuez un premier test à vide, en actionnant plusieurs fois le mécanisme pour vérifier son bon fonctionnement avant toute mise en charge réelle. Vérifiez également que la structure reste parfaitement stable et immobile durant cette manipulation à vide, tout mouvement suspect devant vous alerter avant de poursuivre.
Les précautions de sécurité absolument indispensables
Ne dépassez jamais la charge maximale annoncée par le fabricant de votre palan, en conservant systématiquement une marge de sécurité confortable plutôt que de travailler au plus près de cette limite. Testez toujours votre chèvre avec une charge progressive, en commençant par un poids nettement inférieur à celui que vous prévoyez réellement de soulever, pour vérifier la stabilité de l’ensemble avant de passer à la charge définitive.
Ne vous positionnez jamais sous une charge suspendue, quelle que soit la confiance que vous accordez à votre montage, un principe de sécurité élémentaire qui s’applique à tout système de levage improvisé. Installez votre chèvre sur un sol parfaitement stable et de niveau, en évitant tout terrain meuble ou en pente qui compromettrait l’équilibre général de la structure sous charge.
